INSTALACION DE ACTIVE DIRECTORY

INSTALACIÓN DE ACTIVE DIRECTORY

para ejecutar nuestro directorio activo tenemo que ir a menu y ejecutar DCPROMO.




y nos aparecera una ventana para comenzar la instalacion del directorio: y  le daremos en la opcion siguiente.

ahora nos aparece una ventana donde daremos siguiente:
luego nos aparecera una ventana donde daremos la opcion de crear un nuevo bosque y la opcion siguiente:
en esta opcion al desplegarse una ventana donde daremos a conocer el nombre de nuestro dominio:
en esta ventana le daremos seleccionar el modo funcional de nuestro bosque :
nos aparece una ventana diciendo que va a instalar un servidor de dns

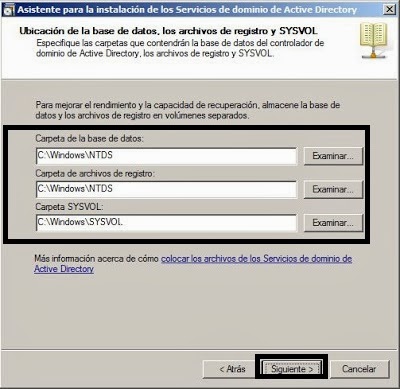

despues nos muestra una ventana de la ubicacion fisica donde se van a almacenar toda la informacion:
 aqui en esta nueva ventana debemos introducir la contraseña que deseamos utilizar para iniciar Windows en el modo de recuperación de Directorio Activo
aqui nos muestra el resumen, y solo daremos siguiente
la barrita de progreso de turno. Esperamos un rato, y pronto tendremos nuestro nuevo Bosque con nuestro nuevo Dominio de Directorio Activo corriendo en Windows Server 2008.
Aparece la correspondiente pantalla de finalización de la instalación

y reinicamos nuestra maquina:

tras el reinicio, tendremos montado nuestro Controlador de Dominio en Windows Server 2008, y funcionando perfectamente.

como reiniciar un switch catalys 2960

pasos:
1.enable
2.erase startup-config
3.delete flash:vlan.dat
reload
y empieza a reiniciar el sistema

Recuperación de contraseñas para Catalyst 2950 y Catalyst 2960

Se crea una contraseña en el switch

1. Presione el botón MODE ubicado en el panel delantero del switch y manténgalo así mientras desconecta el cable de poder y lo vuelve a conectar.
2. Suelte el botón MODE después de 15 segundos
3. El LED SYST debería parpadear de color ámbar (Naranjo – amarillo)
4. Se ingresará al Monitor ROM y verá el prompt switch:
5. Escriba los siguientes comandos en el mismo orden:

flash_init
dir flash:
boot

y se reinicia el sistema.
Recuperar accseso sin contraseña en el router.
Crear contraseña y guardarla con los comandos: copy running-config startug config
1. Conectarse vía terminal (consola) al Router
2. Reiniciar el Router con el botón de apagado (Generalmente ubicado en la parte trasera)
3. Mientras el IOS se carga en la RAM (Que es cuando aparecen los hash ####... en pantalla) se debe iniciar la secuencia de detención (Break). Esta secuencia depende del tipo de terminal que se esté utilizando. Para PuTTY, la secuencia por defecto es [CTRL] + [PAUSE]
4. Si todo ha salido bien, cuando termine la carga del IOS se accederá al Monitor de ROM (ROM Monitor) y debería aparecer el prompt “rommon>”
5. Cambiar la configuración de registro a 0x2142 con el comando confreg 0x2142.
Rommon> confreg 0x2142
Y reload o reset

Y la contraseña ha sido desabilitada.

En este punto se puede cargar la configuración previa ejecutando el comando copy startup-config running-config. Tenga cuidado que NO es running-config startup-config, ya que en este caso queremos cargar la configuración DESDE el startup-config hacia la RAM (running-config)
11. Cambie o elimine cualquier contraseña de la configuración. Revise con show running-config. Si desea borrar la contraseña de la consola, ejecute:
Router(Config)# line console 0
Router(Config-line) no password
Router(Config-line) end
Router#copy running-config startup-config
Elimine además la password de enable:
Router(config)# no enable password
Ó
Router(config)# no enable secret
12. Vuelva a establecer el registro de configuración en modo normal. Recuerde que hasta este punto estamos con 0x2142.

Router(config)# config-register 0x2102
13. Reinicie con reload

EtherChannel


Configuración

La configuración de un EtherChannel se puede hacer de dos formas diferentes: negociación o manual. En negociación se pueden identificar también dos formas, Port Aggregation Protocol (PAgP) o Link Aggregation Control Protocol (LACP).
Ambos extremos se deben de configurar en el mismo modo.
PAgP es un protocolo propietario de Cisco. El switch negocia con el otro extremo cuales son los puertos que deben ponerse activos. El propio protocolo se encarga de agrupar puertos con características similares (por velocidad, troncales, por pertenecer a una misma VLAN,…). Se puede configurar de dos modos:
·         Auto. Pone el puerto en modo pasivo, solo responderá paquetes PAgP cuando los reciba y nunca iniciará una negociación.
Dos puertos auto nunca podrán formar grupo, ya que ninguno puede iniciar una negociación.
·         Desirable. Establece el puerto en modo activo, negociará el estado cuando reciba paquetes PAgP y puede iniciar negociaciones con otros puertos.
LACP es muy similar a PAgP ya que también puede agrupar puertos con características similares. Es un protocolo definido en el estándar 802.3ad.
Los modos de configuración de LACP son:
·         Activo. Está habilitado para iniciar negociaciones con otros puertos.
·         Pasivo. No puede iniciar negociaciones, pero si responde a las negociaciones generadas por otros puertos.
Dos puertos pasivos tampoco podrán nunca formar grupo. Es necesario que al menos uno de los dos puertos sea activos.
En el modo manual toda la configuración del puerto se realiza de forma manual, no existe ningún tipo de negociación entre los puertos.
Limitaciones
Una limitación de EtherChannel es que todos los puertos físicos en el grupo de agregación deben residir en el mismo conmutador. El protocolo SMLT Avaya elimina esta limitación al permitir que los puertos físicos sean divididos entre dos switches en una configuración de triángulo o 4 o más switches en una configuración de malla.
Componentes
·         Enlaces Fast Ethernet- las conexiones EtherChannel puede consistir de uno a ocho enlaces Fast Ethernet para compartir la carga de tráfico de hasta 80 Gbps de ancho de banda utilizable. Conexiones EtherChannel puede interconectar switches, routers, servidores y clientes. La tecnología EtherChannel ofrece enlaces resistentes dentro de un canal- si los enlaces fallan, el tráfico es redirigido inmediatamente a los demás enlaces. Finalmente, la tecnología EtherChannel no depende de ningún tipo de medio de comunicación. Se puede utilizar con Ethernet que funciona con par trenzado sin blindaje (UTP), fibra monomodo y fibra multimodo.
·         Los algoritmos de compartición de carga utilizados varían entre plataformas, permitiendo decisiones basadas en direcciones MAC origen o destino, direcciones IP, o los números de puerto TCPUDP.
·         Redundancia- La tecnología EtherChannel de Cisco no requiere del uso de 802.1d Spanning Tree Protocol para mantener un estado dentro de la topología del canal. Por el contrario, utiliza un protocolo de control punto a punto que proporciona configuración automática y tiempos de convergencia para enlaces paralelos inferiores al segundo. Sin embargo, permite protocolos de alto nivel (como el Protocolo Spanning Tree) o protocolos de enrutamiento para mantener la topología.
·         Gestión- La tecnología EtherChannel de Cisco se configura fácilmente mediante una interfaz de línea de comandos (CLI) o aplicaciones Simple Network Management Protocol (SNMP), tales como CiscoWorks. El administrador de red necesita identificar y definir el número de puertos que conformarán el canal, y luego conectar los dispositivos. Un beneficio de la tecnología EtherChannel es la capacidad de detectar, informar y prevenir el uso de pares de interfaces incorrectas dentro del canal. Estos pueden incluir interfaces que no están configurados para full-duplex, tienen velocidades de enlace incorrectas, o están mal conectadas. Comprobaciones de coherencia antes de la activación de un canal ayudan a asegurar la integridad de la red.
]EtherChannel vs. 802.3ad
EtherChannel y el estándar IEEE 802.3ad son muy similares, tiene el mismo objetivo aunque existen algunas pequeñas diferencias entre los dos. Además del hecho de que EtherChannel es propiedad de Cisco y 802.3ad es un estándar abierto, se enumeran a continuación las diferencias:
EtherChannel
IEEE 802.3ad
Requiere configuración del switch.
Es necesaria una pequeña configuración del switch para formar la agregación. Puede ser requerida una configuración inicial del conmutador.
Soporta diferentes modos de distribución de paquetes.
Sólo es compatible con el modo de distribución estándar.
Ambas tecnologías son capaces de configurar automáticamente el enlace lógico. EtherChannel es compatible con LACP y PAgP de Cisco, mientras que 802.3ad utiliza LACP.
Recomendaciones
Spanning Tree Protocol(STP) se puede utilizar con EtherChannel. STP trata a todos los enlaces como uno solo y únicamente se envían las BPDU por uno de los enlaces. Sin el uso de un EtherChannel, STP efectivamente bloquearía los enlaces redundantes entre switches y sólo se utilizarían ante la caída de una conexión. Es por esta razón por la que EtherChannel es aconsejable ya que permite el uso completo de todos los enlaces disponibles entre dos dispositivos. Con EtherChannel la capacidad sería el doble en funcionamiento normal y ante una caída no es necesario esperar a la convergencia del STP porque sigue funcionando con el otro enlace.
La creación de EtherChannel es recomendable en enlaces sobre puertos de acceso, uno por VLAN. Es preferible tener un EtherChannel y convertir el enlace resultante en trunk 802.1Q para transportar todas las VLAN aprovechando así las ventajas de multiplexación estadística del tráfico.

Comandos IOS
Configuración en modo manual:
Switch1# configure terminal
Switch1(config)# interface range gigabitethernet 0/1 - 4
Switch1(config-if-range)# channel-group 1 mode on
Switch1(config-if-range)# exit
Switch1(config)# exit
También podemos configurar el EtherChannel como un enlace trunk, y así conseguimos multiplexación estadística del tráfico de las VLANs y que ante la caída de un enlace sigue funcionando el otro con ambas VLANs.
Descripción: http://upload.wikimedia.org/wikipedia/commons/thumb/5/52/EtherChannel.jpg/300px-EtherChannel.jpg
Descripción: http://bits.wikimedia.org/static-1.21wmf12/skins/common/images/magnify-clip.png
Ejemplo de configuración.

Switch# configure terminal
Switch1(config)# interface range gigabitethernet 0/1 - 4
Switch1(config-if-range)# channel-group 1 mode on
Switch1(config-if-range)# exit
Switch1(config)# interface port-channel 1
Switch1(config-if)# switchport mode trunk
Switch1(config-if)# switchport trunk allowed vlan 1-2
Switch1(config-if)# exit
Switch1(config)# exit
Configuración con LACP:
Switch# configure terminal
Switch1(config)# interface range gigabitethernet 0/1 - 4
Switch1(config-if-range)# channel-group encapsulation LACP
Switch1(config-if-range)# channel-group 1 mode active
Switch1(config-if-range)# exit
Switch1(config)# exit
Configuración con PAgP:
Switch# configure terminal
Switch1(config)# interface range gigabitethernet0/1 - 4
Switch1(config-if-range)# channel-group encapsulation LACP
Switch1(config-if-range)# channel-group 1 mode active
Switch1(config-if-range)# exit
Switch1(config)# exit

VMware

Instalación de VMware Server

- Instalación de VMware Server - AKI
- Configuración de VMware Server - AKI
- Crear una Máquina Virtual en VMware Server - AKI
- Instalar herramientas de VMware, dispositivos USB, administración remota - AKI


Instalación de VMware Server,

Lo primero de todo, necesitamos bajarnos el instalador desde la web de www.vmware.com. Y comenzamos a instalarlo, nos salta un asistente, "Siguiente",


Aceptamos el acuerdo de licencia, "I accept the terms in the license agreement" & "Next",


Podemos realizar una instalación completa, yo sólo selecciono la personalizada para que veamos que componentes tenemos,


Podemos instalar sólo lo que es la parte servidora, que sería para alojar las MV (Server Components) o sólo la consola que sería para administrar local o remotamente el VMware Server (Client Components). Marcamos todo y "Next",


De acuerdo, marcamos el check para deshabilitar el autorun del CD por si acaso, "Next"


Y todo listo para comenzar la instalación, "Install",


... esperamos unos minutos...


Necesitamos meter un número de serie que es gratuito, solo que al descargar nos los debemos generar, o si no, desde aquí:http://register.vmware.com/content/registration.html, pulsamos en "Enter" para confirmar.


Y ya por fín pulsando en "Finish" finalizamos con la instalación, ya podemos jugar con las MV!

Configuración de VMware Server,


Para abrir la consola de VMware y poder administrarlo, se hace desde el icono del escritorio "VMware Server Console"


Cómo lo tenemos instalado en local, seleccionamos "Local host" y damos "OK",


Está sería la pantalla principal del VMware Server, desde aquí podemos crear máquinas virtuales ("New Virtual Machine"), abrir alguna existente ("Open Existing Virtual Machine"), cambiarnos de servidor a administrar por otro remoto ("Switch Host"), o configurar en el que estemos logeados ("Configure Host").


Si miramos las opciones que podemos configurar en el VMware Server, nos sale en la pestaña "General" donde guardaremos por defecto las MV. En la pestaña "Memory" es para gestionar la memoria RAM virtual de las maquinas, cuanta queremos dar a las MV y cuanta queremos a la máquina fisica o cuanta queremos pagine. En la pestaña "Priority" podemos darle más prioridad o no las MV, lo interesante son los "Snapshots" o imagenes, si queremos que nos genere imagenes de las MV o no. En la pestaña "Devices" tenemos lo comentado anteriormente, si queremos deshabilitar o habilitar el autorun de nuestos CDs en local. Y en la pestaña "Connection" es para que el tráfico entre la consola y la MV vata encriptado usando SSL, para ello marcaríamos "Use SSL for Console communications with this host".

Crear una máquina virtual en VMware Server,

Para crear una máquina virtual, primero necesitamos tener por ahí un CD/DVD o una ISO con el S.O. que querramos instalar, lo metemos en la unidad del servidor. Para crear una MV, pinchamos en la consola en "File" > "New" > "Virtual Machine...", nos saldrá un asistente para personalizar la MV. "Siguiente",


Seleccionamos "Custom" & "Siguiente"


Seleccionamos el sistema operativo que le meteremos, si no está en el listado no pasa nada, "Siguiente",


Le indicamos un nombre a la MV y una ruta donde almacenaremos toda su información (debe de tener tanto sitio como para almacenar un S.O entero!) y si está en otra partición que no en la de Sistema, mejor, "Siguiente"


Podemos marcar el check de "Make this virtual machine private" para que sólo se pueda acceder con mi usuario a ella, "Siguiente",


Tenemos varias opciones para el encendido y el apagado. Ya que se supone que donde instalemos VMware Server será un servidor dedicado a las MV, y si este servidor fisico lo apagamos, debe apagar las MV que tiene en su interior, o cuando el servidor físico se encienda deben de arrancar automáticamente también las MV, aquí es donde lo configuraremos: "On host startup: Power on virtual machine" y "On host shutdown: Power off virtual machine". "Siguiente",


El número de procesadores que le querramos asignar...


Y esta sería la memoria RAM que le queremos asignar a la MV, dependiendo del S.O y sus funciones será más o menos, en un futuro le podremos asignar más si nos interesa (teniendo la MV apagada). "Siguiente",


Es el tipo de conexion de red que tendrá, leemos las opciones y marcamos la que más nos interese, la normal suele ser la primera opción "Use bridget networking"& "Siguiente",


Dependiendo del S.O, marcaremos una u otra. Por ejemplo: "BusLogic" es para 2000 o NT y "LSI Logic" para XP o 2003, normalmente si es un S.O. modernito será esta última.


Creamos un nuevo disco (virtual), será un archivo y en nuestro PC virtual podremos formatear o toquetear particiones, y no se verá afectado para nada nuestro PC real, ya que se hace todo sobre el disco virtual que es un simple fichero. O podríamos usar el disco físico local, nada recomendado!!


Seleccionamos el tipo de disco que nos interese...


Le indicamos los Gb que queremos que tenga nuestro disco virtual, ojo! como nos quedemos cortos luego no se puede ampliar! es mejor ponerle de sobra, esto no nos lo ocupará al momento de nuestro disco fisico real a menos que marquemos "Allocate all disk space now", si no lo que se vaya usando irá ocupando.


Indicamos el nombre del disco virtual, es un fichero VMDK, pulsamos en "Finalizar" para generar está MV.


Esta sería la pantalla principal de nuestra MV apagada, vemos su hardware virtual, si pinchamos en "Edit virtual machine settings" tendremos más opciones.


En esta pestaña de "Hardware" podemos agregar más dispositivos desde "Add..." como disqueteras, más discos, más tarjetas de red... o quitar alguno que no nos interese que tenga.


En la pestaña de "Options" tenemos más opciones de configuración, si no nos interesa que nuestro disco se nos sature con imagenes automatizadas de la MV deberemos deshabilitar los snapshots...


Y ya dandole al PLAY arrancaría la MV, podemos entrar en su BIOS virtual pulsando F2. Y comenzaría la instalación del S.O. con nuestro CD/DVD o imagen ISO, o si ya tenemos un S.O. instalado pues comienza el arranque normal.

Instalar herramientas de VMware, dispositivos USB, administración remota,

Es interesante tener las herramientas de VMware instaladas en las MV, para poder ejecutar scripts por ejemplo, para instalarlas, pulsamos en "VM" > "Install VMware Tools..."


Para conectar dispositivos USB que están conectados fisicamente en el servidor a las MV, debemos ponernos en la MV que nos interese, y en "VM" > "Removable Devices" > "USB Devices" > NOMBRE_DEL_DISPOSITIVO.


Y si queremos administrar un VMware Server de forma remota, abriendo la consola de VMware Server Console, nos pedirá a que host conectarse, simplemente marcamos "Remote host" y decimos cual, metemos los credenciales de un usuario con permisos de admin en la máquina y adelante!


Este sería el aspecto del VMware Server corriendo, sea local o remoto, veríamos que MV tenemos iniciadas o detenidas.
