Supongamos debemos escalar nuestra red a mas dispositivos mediante otro switch, y debemos conectar

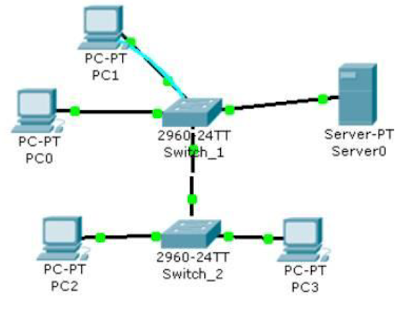

nuestros servers a un switch de core, la topología quedaría de la siguiente manera:
Agregamos un swtich multilayer a la topología, este tiene funcionalidades de routing, por lo que deberíamos
configurar en el nuevo switch:
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname SW_LAYER3
SW_LAYER3(config)#vtp domain cisco
Changing VTP domain name from NULL to cisco
SW_LAYER3(config)#vtp pass cisco
Setting device VLAN database password to cisco
SW_LAYER3(config)#vtp mode client configuramos en modo cliente para recibir info sobre
Setting device to VTP CLIENT mode. las vlan existentes
SW_LAYER3(config)#int gig0/1 definimos un uplink troncal
SW_LAYER3(config-if)#switchport mode trunk
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up
SW_LAYER3(config-if)#^Z
SW_LAYER3#
SW_LAYER3#sh vlan verificamos la autoconfiguración de vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/5, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/2
10 vlan10 active
20 vlan20 active
30 seguridad active
50 pruebas active
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 0 0
SW_LAYER3#conf t
Enter configuration commands, one per line. End with CNTL/Z.
SW_LAYER3(config)#vtp mode server ahora redefinimos el switch de core como server VTP
Setting device to VTP SERVER mode.
SW_LAYER3(config)#int vlan 10 asignamos una dirección IP a cada vlan, ésta
será el default gateway de los host de cada vlan
%LINK-5-CHANGED: Interface Vlan10, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up
SW_LAYER3(config-if)#ip add 192.168.10.1 255.255.255.0
SW_LAYER3(config-if)#exit
SW_LAYER3(config)#int vlan 20
%LINK-5-CHANGED: Interface Vlan20, changed state to up
SW_LAYER3(config-if)#ip add 192.168.20.1 255.255.255.0
SW_LAYER3(config-if)#exit
SW_LAYER3(config)#int vlan 50
%LINK-5-CHANGED: Interface Vlan50, changed state to up
SW_LAYER3(config-if)#ip add 192.168.50.1 255.255.255.0
SW_LAYER3(config-if)#exit
SW_LAYER3(config)#ip routing activamos el enrutamiento de layer 3
SW_1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
SW_1(config)#vtp mode client ahora redefinimos este switch de core como cliente VTP,
Setting device to VTP CLIENT mode. recordemos que el VTP server es SW_LAYER3
SW_1(config)#^Z
SW_1#
Verificación de la conectividad de extremo a extremo:
PC>tracert 192.168.20.2
Tracing route to 192.168.20.2 over a maximum of 30 hops:
1 109 ms 62 ms 63 ms 192.168.10.1
2 * 110 ms 125 ms 192.168.20.2
Trace complete.
Para agregarle una verdadera funcionalidad, podemos configurar parámetros
para filtrar tráfico no deseado:
Verificación preliminar:
PC>
PC>ping 192.168.10.2 llegamos desde un host de vlan 10 a otro de vlan 20
Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.10.2: bytes=32 time=125ms TTL=127
Reply from 192.168.10.2: bytes=32 time=125ms TTL=127
Reply from 192.168.10.2: bytes=32 time=110ms TTL=127
Reply from 192.168.10.2: bytes=32 time=111ms TTL=127
Ping statistics for 192.168.10.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 110ms, Maximum = 125ms, Average = 117ms
SW_LAYER3# aplicamos una ACL para permitir sólo el tráfico ICMP desde este host a un host específico
SW_LAYER3#conf t
SW_LAYER3(config)#access-list 101 permit icmp host 192.168.20.2 host 192.168.10.2
SW_LAYER3(config)#int vlan 10 la asignamos a la vlan correspondiente
SW_LAYER3(config-if)#ip access-group 101 out
SW_LAYER3(config-if)#^Z
SW_LAYER3#
SW_LAYER3#sh access-lists 101 verificamos funcionalidad
Extended IP access list 101
permit icmp host 192.168.20.2 host 192.168.10.2 (8 match(es))
SW_LAYER3#
Verificación del bloqueo de tráfico:
PC>ipconfig
IP Address......................: 192.168.20.3 este es otro host
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.20.1
PC>ping 192.168.10.2
Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.20.1: Destination host unreachable.
Reply from 192.168.20.1: Destination host unreachable.
Reply from 192.168.20.1: Destination host unreachable.
Reply from 192.168.20.1: Destination host unreachable. ping rechazado
Ping statistics for 192.168.10.2:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
Verificación de tráfico permitido:
PC>ipconfig
IP Address......................: 192.168.20.2
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.20.1
PC>ping 192.168.10.2
Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.10.2: bytes=32 time=125ms TTL=127
Reply from 192.168.10.2: bytes=32 time=95ms TTL=127
Reply from 192.168.10.2: bytes=32 time=78ms TTL=127
Reply from 192.168.10.2: bytes=32 time=109ms TTL=127
Ping statistics for 192.168.10.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 78ms, Maximum = 125ms, Average = 101ms
PC>
Enrutamiento inter vlan mediante un router: una opción es conectar un router
con una interfaz en cada vlan ó una interfaz con etiquetado 802.1q y configurar
subinterfaces para cada vlan.
SW_
SW_LAYER3#conf t
SW_LAYER3(config)#int gi0/2 configuramos un uplink hacia el router
SW_LAYER3(config-if)#switchport mode trunk
SW_LAYER3(config-if)#exit
SW_LAYER3(config)#int vlan 10 desabilitamos las direciones de IP de las vlan
SW_LAYER3(config-if)#no ip address
SW_LAYER3(config-if)#exit
SW_LAYER3(config)#int vlan 20
SW_LAYER3(config-if)#no ip address
SW_LAYER3(config-if)#exit
SW_LAYER3(config)#^Z
Configuramos el router:
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fast 0/0 nos aseguramos que esta interfaz no trabajará
Router(config-if)#no ip address como una interfaz normal
Router(config-if)#int fast0/0.10 generamos una subinterfaz por cada vlan
Router(config-subif)#encapsulation dot1q 10 configuramos el etiquetado 802.1q
Router(config-subif)#ip address 192.168.10.1 255.255.255.0 asignamos una IP
Router(config-subif)#exit para esa correspondiente vlan
Router(config)#int fast0/0.20
Router(config-subif)#encapsulation dot1q 20
Router(config-subif)#ip address 192.168.20.1 255.255.255.0
Router(config-subif)#exit
Router(config)#int fast0/0.50 aquí verificamos que primero se debe configurar el 802.1q
Router(config-subif)#ip address 192.168.50.1 255.255.255.0 y luego asignar una IP
% Configuring IP routing on a LAN subinterface is only allowed if that
subinterface is already configured as part of an IEEE 802.10, IEEE 802.1Q,
or ISL vLAN.
Router(config-subif)#encapsulation dot1q 50
Router(config-subif)#ip address 192.168.50.1 255.255.255.0
Router(config-subif)#exit
Router(config)#int fast 0/0
Router(config-if)#no shut activamos la interfaz
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state to up
%LINK-5-CHANGED: Interface FastEthernet0/0.20, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.20, changed state to up
%LINK-5-CHANGED: Interface FastEthernet0/0.50, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.50, changed state to up
Router(config-if)#^Z
Router#
Verificamos conectividad inter vlan:
PC>ipconfig
IP Address......................: 192.168.20.2
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.20.1
PC>ping 192.168.10.2
Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.10.2: bytes=32 time=187ms TTL=127
Reply from 192.168.10.2: bytes=32 time=156ms TTL=127
Reply from 192.168.10.2: bytes=32 time=158ms TTL=127
Reply from 192.168.10.2: bytes=32 time=157ms TTL=127
Ping statistics for 192.168.10.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 156ms, Maximum = 187ms, Average = 164ms
Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 1
Configuración del Hostname
Router#configure terminal
Router(config)#hostname [Nombre]
Nombre(config)#Ctrl + z
Nombre#
Configuración de Password
1.- Enable Password
Nombre#configure terminal
Nombre(config)#enable password [password]
Nombre(config)#Ctrl + z
Nombre#
3.- Terminal
Nombre#configure terminal
Nombre(config)#line vty 0 4
Nombre(config-line)#login
Nombre(config-line)#password [password]
Nombre(config-line)#Ctrl + z
Nombre#
4.- Consola
Nombre#configure terminal
Nombre(config)#line console 0
Nombre(config-line)#login
Nombre(config-line)#password [password]
Nombre(config-line)#Ctrl + z
Nombre#
Configuración de Mensaje del día
Nombre#configure terminal
Nombre(config)#banner motd #
Enter TEXT message. End with the carácter ‘#’
Mensaje #
Nombre(config)#Ctrl+z
Nombre#
2.- Enable Secret
Nombre#configure terminal
Nombre(config)#enable secret [password]
Nombre(config)#Ctrl + z
Nombre#
5.- Auxiliar
Nombre#configure terminal
Nombre(config)#line auxiliary 0
Nombre(config-line)#login
Nombre(config-line)#password [password]
Nombre(config-line)#Ctrl + z
Nombre#
Configuración de Mensaje del día
Nombre#configure terminal
Nombre(config)#banner login #
Enter TEXT message. End with the carácter ‘#’
Mensaje #
Nombre(config)#Ctrl+z
Nombre#Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 2
Configuración de la descripción de las Interfaces
Nombre#configure terminal
Nombre(config)#interface [interface]
Nombre(config-if)#description [descripción]
Nombre(config-if)#Ctrl + z
Nombre#
Configuración del Registro de Configuración
Nombre#configure terminal
Nombre(config)config-register [registro]
Nombre(config)#Ctrl + z
Nombre#
Configuración de las Direcciones de las Interfaces
Nombre#configure terminal
Nombre(config)#interface [interface]
Nombre(config-if)#ip address [dirección] [máscara]
Nombre#config-if)#no shutdown
Nombre(config-if)#Ctrl + z
Nombre#
Configuración del Protocolo
Nombre#configure terminal
Nombre(config)#router rip
Nombre#config-router)#Ctrl.+z
Nombre#
Configuración de Rutas Estáticas
Nombre#configure terminal
Nombre(config)#ip router ip_[red_origen] [ máscara_destino] [ip_interface_destino]
Nombre(config)#Ctrl.+z
Nombre#
Configuración de redes Directamente Conectadas
Nombre#configure terminal
Nombre(config)#router [protocolo]
Nombre(config-router)#network [dirección]
Nombre(config-router)#Ctrl+z
Nombre#
Configuración de la Secuencia de Arranque
Nombre# configure terminal
Nombre(config)#boot system flash gsnew-image
Nombre(config)#boot system tftp test.exe dirección
Nombre(config)#boot system rom
Nombre(config)#Ctrl+z
Nombre#Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 3
Configuración de Hosts
Nombre#configure terminal
Nombre(config)#ip host [nombre][direcciones]
Nombre(config)#ctrl.+z
Nombre#
Comandos ACL estándar
Paso 1 Definir la ACL
Router(config)# access-list [access-list-number] {permit | deny} {test-conditions}
Paso2: Aplicar la ACL a una interface
Router(config-if)# {protocol} access-group [access-list-number]
Comandos any
Router(config)# access-list 1 permit 0.0.0.0 255.255.255.255
cualquier IP máscara wildcard
Se puede usar esto:
Router(config)# access-list 1 permit any
Comando host
Router(config)# access-list 1 permit 172.30.16.29 0.0.0.0
dirección IP máscara wildcard
se puede usar esto:
Router(config)# access-list 1 permit host 172.30.16.29
Comando para ver las ACL
Router(config)# show access-list [access-list-number]
Comandos ACL extendidas
Router(config)# access-list [access-list-number] {permit | deny} [protocol] [source-address]
[source-mask] [destination-adress] [destination-mask] operator [operand] [established]
Router(config-if)# {protocol} access-group [access-list-number] {in | out}
Comandos ACL nombradas
Router(config)# ip access-list {standard | extended} [name]
El Comandos deny
deny {source [source-wildcard] | any}Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 4
COMANDOS NOVEL IPX
Paso 1: Posibilitar el enrutamiento usando comandos de configuración global novell routing.
Paso 2: Asignar enrutamiento Novell a las interfaces espécificas usando los subcomandos de
interface novell network.
Los otros comandos de configuración proveen funcionalidad adicional o refinamientos.
Habilitar o deshabilitar Novell routing
Router(config)# novell routing [host-address]
Habilitar Novell routing en una interface particular interface.
Router(config)# novell network number
Reparar un número de red corrupto.
Router(config)# novell source-network-update
Novell esncpsulation
Router(config)# novell encapsulation keyword (keyword default = novell-ether)
Configurar rutas estáticas
Router(config)# novell route [network] [network.address]
Ejemplo: Router(config)# novell route 5e 3abc.0000.0c00.1ac9
Máximo número de rutas múltiples
Router(config)# novell maximum-paths [paths] (paths default = 1)
Establecimiento del Update Timers de las tablas de enrutamiento
Router(config-if)# novell update-time [seconds] (second default = 60)
Ejemplo: Router(config)# interface ethernet 0
Router(config-if)# novell update-time 20
FILTRADO DE PAQUETES EN NOVEL
Tres tipos de filtrado:
1. Novell IPX Access List
2. Control de filtrado con Novell IPX network
3. Control de filtrado SAP
1. Novell IPX Access List
Router(config)# access-list number {deny|permit} novell-source-network [.source-address
[source-mask]] novell-destination-network[.destination-address [destination-mask]] no access-list
number
Ejemplos:
Deniega acceso de red origen -1 (todas redes IPX Novell)a la red destino 2.
Router(config)# access-list 800 deny -1 2
Se deniega acceso desde la dirección de red fuente Novell IPX 0000.0c00.1111.
Router(config)# access-list 800 deny 1.0000.0c00.1111Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 5
Deniega acceso de todos los nodos de la red 1 que tienen dirección origen que
comenzan con 0000.0c.
Router(config)# access-list 800 deny 1.0000.0c00.1111 0000.00ff.ffff
Deniega acceso dela dirección origen 1111.1111.1111 en la red 1 a la dirección
destino 2222.2222.2222 en la red 2.
Router(config)# access-list 800 deny 1.1111.1111.1111 0000.0000.0000
2.2222.2222.2222 0000.0000.0000
Novell IPX Extended Access List
Router(config)# access-list number {deny|permit} novell-protocol source-network.[sourceaddress [source-mask]] source-socket destination-network. [destination-address [destinationmask]] destination-socket no access-list number
Ejemplos:
Deniega acceso al protocolo 1 desde la red origen 1, socket fuente 1234 para la
red destino 2, socket destino 1234
Router(config)# access-list 900 deny 1 1 1234 2 1234
El siguiente ejmplo ilustra el uso de todos los parámetros posibles:
Router(config)# access-list 900 deny 1 1.1111.1111.1111 0000.0000.0000 1234
2.2222.2222.2222 0000.0000.0000 1234
Filtrando el tráfico saliente
Router(config-if)# novell access-group [access-list-number]
2. Control de filtrado con Novell IPX network
a. Establecimiento de Filtro de Entrada
Router(config-if)# novell input-network-filter access-list-number
b. Establecimiento de Filtro de Salida
Router(config-if)# novell output-network-filter access-list-number
c. Establecimiento de Filtros de Router
Router(config-if)# novell router-filter access-list-number
3. Control de filtrado SAP
Definiendo Listas de Acceso para filtrado SAP
Router(config)# access-list number {permit|deny} network.[address] [service-type]
Nota: number es la lista de acceso SAP (rango 1000 a 1099).
network es un número hexadecimal de red Novell; 0 defines la red local, -1 define todas las redes.
address es una dirección de nodo Novell opcional.
service-type define el tipo de servicio a filtrar; 0 es todo el servicio. Los tipos de servicio se ingresan en
hexadecimal.Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 6
Ejemplos de Servicios Novell SAP
Description Service Type
Unknown 0
User 1
User Group 2
Print Queue 3
File Server 4
Job Server 5
Gateway 6
Print Server 7
Archive Queue 8
Archive Server 9
Job Queue A
Administration B
Remote Bridge Server 24
Advertizing Printer Server 47
Wildcard Blank (no entry)
Configuración de Filtros Novell SAP
Router(config)# novell input-sap-filter access-list-number
Router(config)# novell output-sap-filter access-list-number
Router(config)# novell router-sap-filter access-list-number
· Cuando la lista novell input-sap-filter es permitida, usa la lista para determinar el servicio a ser aceptado.
· Cuando la lista novell output-sap-filter es permitida usa la lista para determinar el servicio que va a ser
incluido en la actualización del SAP del router.
· Cuando la lista novell router-sap-filter es permitida, usa la lista para determinar al router desde cual router
deberá recibir mensajes SAP, y el tipo de servicio.
Displaying comand
Entradas a la Novel Cache
show novell cache
Parámetros de Interface Novell
show novell interface [interface unit]
Tabla de enrutamiento Novell (Routing Table)
show novell route
Novell Servers
show novell servers
Tráfico Novell
show novell trafficComandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 7
Comandos Novell Ping
Para ejecutar el comando ping en un servidor de red Cisco configuredo para Novell routing, ingresar novell en el
prompt del protocolo de pingo y la dirección Novell routing. Los valores defaults están encerrado entre corchetes.
Ejemplo:
Protocol [ip]: novell
Target Novell Address: 1006A.0000.0c00.62e6
Repeat Count [5]:
Datagram Size [100]:
Timeout in seconds [2]:
Verbose [n]:
Type escape sequence to abort.
Sending 5 100-byte Novell echoes to 1006A,0000,0c00,62e6, timeout is 2 seconds.
!!!!!!!
Success rate is 100%, round trip min/avg/max = 1/2/4 ms.
Debugging Novell IPX Network
debug novell-packet (informa sobre los paquetes recibidos, transmitidos y reenviados)
debug novell-routing (informa sobre paquetes enrutados)
debug novell-routing-events (muestra un subconjunto reducido de la salida de comandos)
debug novell-sap (muestra información adicional sobre paquetes SAP )
debug novell-sap-events (muestra un reducido subcopnjunto de cmandos novell-sap SAP )
____________________________________________________________________
Comandos Show
Router# show running-config
Router# show startup-config
Router# show memory
Router# show stacks
Router# show buffers
Router# show arp
Router# show processes
Router# show nvram
Router# show flas
Router# show version
Router# show processes cpu
Router# show tech-support
Comandos Copy
Router# copy running-config tftp
Router# copy tftp running-config
Router# copy flsh tftp
Router# copy tftp flash
Comandos de Inicio
Router(config)# config-register 0x2102
Router(config)# boot system flash igs-j-1.111-5
Router(config)# boot system tftp igs-j-1.111-5Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 8
Encapsulamiento PPP
Router(config)# interface Serial 0
Router(config-if)# encapsulation ppp
Router# show interface s 0
PPP con autenticación PAP
Router(config)# interface Serial 0
Router(config-if)# encapsulation ppp
Router(config-if)# ppp authentication pap
Router(config-if)# ppp pap sent-username LabB password class
PPP con autenticación CHAP
Router(config)# interface Serial 0
Router(config-if)# encapsulation ppp
Router(config-if)# ppp authentication chap
Router# username LabB password class
ISDN -Configuración del Router Gateway
Router-Gateway(config)# username ISP pass class
Router-Gateway(config)# isdn switch-type bassic-dms100
Router-Gateway(config)# dialer-list 1 protocol ip list 101
Router-Gateway(config)# access-list 101 deny igrp any any
Router-Gateway(config)# access-list 101 permit ip any any
Router-Gateway(config)# ip route 172.30.0.0 255.255.0.0 bri0
Router-Gateway(config)# interface bri0
Router-Gateway(config-if)# ip add 10.0.0.3 255.0.0.0
Router-Gateway(config-if)# encapsulation ppp
Router-Gateway(config-if)# ppp authen chap
Router-Gateway(config-if)# dialer-group 1
Router-Gateway(config-if)# dialer map ip 10.0.0.4 name ISP 8315551234
Router-Gateway(config-if)# isdn spid1 08443 213
Router-Gateway(config-if)# isdn spid2 08132 344
ISDN -Configuración del Router ISP
Router-ISP(config)# username Gateway pass class
Router-ISP(config)# isdn switch-type bassic-5ess
Router-ISP(config)# dialer-list 1 protocol ip list 101
Router-ISP(config)# access-list 101 permit ip any any
Router-ISP(config)# ip route 192.168.15.0 255.255.255.0 10.0.0.3
Router-ISP(config)# interface bri 0
Router-ISP(config-if)# ip add 10.0.0.4 255.0.0.0
Router-ISP(config-if)# encapsulation ppp
Router-ISP(config-if)# ppp authen chap
Router-ISP(config-if)# dialer-group 1
Router-ISP(config-if)# dialer map ip 10.0.0.3 name Gateway 4085559988Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 9
Comandos Opcionales ISDN
Router-ISP(config-if)# dial wait-for-carrier time seconds
Cantidad de segundos que la interface espera a la portadora cuando se realiza un pedido. El vlor por default es de 30
segundos
Router-ISP(config-if)# dialer idle timeout seconds
Especifica la cantidad de segundos de inactividad que se deben esperar antes de desconectar una llamada. El valor por
default es de 120 segundos
Router-ISP(config-if)# dialer load threshhold load [outbound | inboud | either]
Configura el ancho de banda a pedido estableciendo la carga máxima antes de que el dispositivo de discado realice
otra llamada hacia un destino. La carga equivale a la carga de interface de 1 a 255, donde 255 corresponde al 100 %
del ancho de banda disponible.
Monitoreo y Prueba de ISDN
Router-ISP# show dialer Muestra el estado actual del enlace
Router-ISP# show isdn active Muestra el estado de llamada mientras se está efectuando la
misma
Router-ISP# show isdn status Muestra el estado si hay una conexión ISDN
Router-ISP# show dialer map Muestra las sentencias de dialer map ip
Router-ISP# debug q921 Muestra el establecimiento de la conexión de llamada y su
desconexión
Router-ISP# debug dialer Muestra la configuración y la operación del dispositivo de
marcación
Comandos Para Frame Relay
Router-1
Router-1(config)# interface s 1
Router-1(config-if)# ip add 10.16.0.1 255.255.255.0
Router-1(config-if)# encapsulation frame-relay
Router-1(config-if)# bandwidth 56
Router-1(config-if)# frame-relay map ip 10.16.0.2 110 broadcast ietf
Router-1(config-if)# frame-relay lmi-type ansi (Se necesita para versiones anteriores a 11.0
IOS 11.0 soporta sensor LMI automático)
Router-1(config)# router rip
Router-1(config-router)# network 10.0.0.0
Router-2
Router-2(config)# interface s 1
Router-2(config-if)# ip add 10.16.0.2 255.255.255.0
Router-2(config-if)# encapsulation frame-relay
Router-2(config-if)# bandwidth 56
Router-1(config-if)# frame-relay map ip 10.16.0.1 110 broadcast ietf
Router-1(config-if)# frame-relay lmi-type ansi (Se necesita para versiones anteriores a 11.0
IOS 11.0 soporta sensor LMI automático)
Router-1(config)# router rip
Router-1(config-router)# network 10.0.0.0Comandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 10
Ejemplo de configuración de subinterfaces multipunto
Router-1(config)# interface s2
Router-1(config-if)# no ip address
Router-1(config-if)# encapsulation frame-relay
Router-1(config-if)# exit
Router-1(config)# interface s2.2 multipoint
Router-1(config-if)# ip add 10.17.0.1 255.255.255.0
Router-1(config-if)# bandwhidth 64
Router-1(config-if)# frame-relay map ip 10.17.0.2 broadcast ietf
Router-1(config-if)# frame-relay map ip 10.17.0.3 broadcast ietf
Router-1(config-if)# frame-relay map ip 10.17.0.4 broadcast ietf
Router-1(config)# router rip
Router-1(config-if)# network 10.0.0.0
Ejemplo de configuración de subinterfaces punto a punto
Router-1(config)# interface s2
Router-1(config-if)# no ip address
Router-1(config-if)# encapsulation frame-relay
Router-1(config-if)# exit
Router-1(config)# interface s2.2 point-to-point
Router-1(config-if)# ip add 10.17.0.2 255.255.255.0
Router-1(config-if)# bandwhidth 64
Router-1(config-if)# frame-relay interface-dlci 200 broadcast cisco
Router-1(config-if)# exit
Router-1(config)# interface s2.3 point-to-point
Router-1(config-if)# ip add 10.18.0.3 255.255.255.0
Router-1(config-if)# bandwhidth 64
Router-1(config-if)# frame-relay interface-dlci 300 broadcast cisco
Router-1(config-if)# exit
Router-1(config)# interface s2.4 point-to-point
Router-1(config-if)# ip add 10.20.0.3 255.255.255.0
Router-1(config-if)# bandwhidth 64
Router-1(config-if)# frame-relay interface-dlci 400 broadcast cisco
Router-1(config)# router rip
Router-1(config-if)# network 10.0.0.0
Monitoreo de Frame-Relay
Router# show frame-relay pvc Muestra estadísticas acerca de los PVC para las interfaces
Frame Relay
Router# show frame-relay map Muestra la entrada de asignación Frame Relay actuales e
información acerca de estas conexiones
Router# show frame-relay lmi Muestra estadísticas acerca de la interface de administración
local (LMI)
Router# debug frame-relay events Muestra los sucesos de paquetes Frame Relay
Router# debug frame-relay lmi Muestra los intercambios LMI de Frame Relay con el
proveedor de servicio
Router# debug frame-relay packet Muestra los paquetes Frame Relay
Router# debug frame-relay nli Muestra la interface de capa de red Frame RelayComandos para la Configuración de Routers y Switchs
Comandos-router.doc Pág: 11
Comandos de configuración de VLAN
Los comandos son similares a los de Cisco IOS
Switch 1900 - Borrar Archivo de Configuración
1900-A#delete NVRAM
1900-A#delete vtp (hay que marcar los dos)
1900-A#show ip (muestra la IP de administración. Es una sola. ¡OJO! la IP y la VLAN en
la misma red)
Switch Catalyst 1900 - Crear VLAN
1900-A#config t
1900-A(config)# vlan [vlan-number (1-999)] name [vlan-name]
Para trunk 100000 (SAID) + Número de VLAN
1900-A(config)# interface fastethernet 0/4 a 27 (trunk on)
1900-A(config-if)# vlan-membership [static] [vlan-number]
1900-A(config)# show vlan
vlan [vlan-number]
vlan membership
Switch Catalyst 2950 - Borrar Archivo de Configuración
2950-A# erase startup-config
2950-A# vlan database
2950-A# no vlan [vlan-number] se debe borrar una por una
2950-A(config)# interface [vlan-number]
2950-A(config-if)# ip address [IP-address] [IP-mask] Una IP por cada VLAN Management
2950-A(config-if)# ip default-gateway [IP-address]
Switch Catalyst 2950 - Crear VLAN
2950-A# vlan database
2950-A(vlan)# vlan [vlan-number] name [vlan-name]
2950-A(vlan)# exit
Switch Catalyst 2950 - Asignar puertos
2950-A# interface fastethernet 0/4
2950-A(config-if)# switchport mode [access | trunk]
2950-A(config-if)# switchport access vlan [vlan-number]
2950-A(config-if)# switchport alloed-vlan [desde-hasta]
2950-A(vlan)# CTRL + Z
Switch Catalyst 2950 - Para ver VLAN
2950-A# show vlan [all | vlan-number]
No hay comentarios:
Publicar un comentario
